دستگاه تولید پارافین در مقیاس صنعتی، برخلاف برداشتی که از نام آن ایجاد میشود، معمولاً یک ماشین منفرد نیست. برای تبدیل خوراک واکسی به محصولی با درصد روغن، نقطه ذوب، رنگ و خواص مشخص، مجموعهای از مخازن، مبدلهای حرارتی، تجهیزات سرمایش، واحدهای جداسازی، سیستمهای تصفیه، ابزار دقیق و تجهیزات بستهبندی در کنار هم کار میکنند. بنابراین وقتی درباره انتخاب یا قیمت این تجهیزات صحبت میکنیم، باید کل مسیر فرآیند و مشخصات محصول نهایی را همزمان در نظر بگیریم.
در آرش مهیا، نگاه ما به این موضوع از زاویه تولید صنعتی و کنترل کیفیت است. تجربه کار با خوراکهای واکسی نشان میدهد دو خط با ظرفیت اسمی یکسان میتوانند به دلیل تفاوت در خوراک، روش روغنگیری، سطح تصفیه و کنترل دما، خروجی کاملاً متفاوتی داشته باشند. در این راهنما اجزای اصلی خط، نقش هر تجهیز، معیارهای انتخاب و عوامل موثر بر هزینه را بررسی میکنیم؛ بدون اینکه بحث را به تعریف عمومی «پارافین چیست» یا کاربردهای مصرفی آن گسترش دهیم.
دستگاه تولید پارافین چیست و چرا یک «دستگاه» واحد نیست؟
در تولید پارافین جامد نفتی، هدف صرفاً ذوب و قالبگیری یک ماده نیست. خوراک باید بر اساس مشخصات اولیه آماده شود، بخش روغنی آن تا سطح هدف کاهش پیدا کند، ساختار کریستالی در شرایط کنترلشده شکل بگیرد، فاز جامد و مایع از هم جدا شوند و در صورت نیاز، رنگ، بو و ناخالصیهای محصول نیز اصلاح شود. پس اصطلاح دستگاه تولید پارافین را بهتر است نام عمومی یک خط فرآیندی بدانیم، نه نام یک ماشین مستقل.
در مسیر متداول، اسلک وکس یکی از خوراکهای مهم برای تولید وکسهای سختتر و تصفیهشده است. کیفیت و درصد روغن همین خوراک روی بار واحد روغنگیری، زمان فرآیند، مصرف انرژی و مشخصات خروجی اثر مستقیم دارد. به همین دلیل طراحی خط باید از آنالیز خوراک و تعریف گرید هدف آغاز شود، نه از انتخاب یک مدل دستگاه آماده.
اگر هدف شما شناخت خود مراحل پالایش است، مقاله «نحوه تولید انواع پارافین» مسیر فرآیندی را با جزئیات بیشتری توضیح میدهد. در این صفحه تمرکز ما روی تجهیزاتی است که آن مراحل را در مقیاس صنعتی اجرا میکنند.

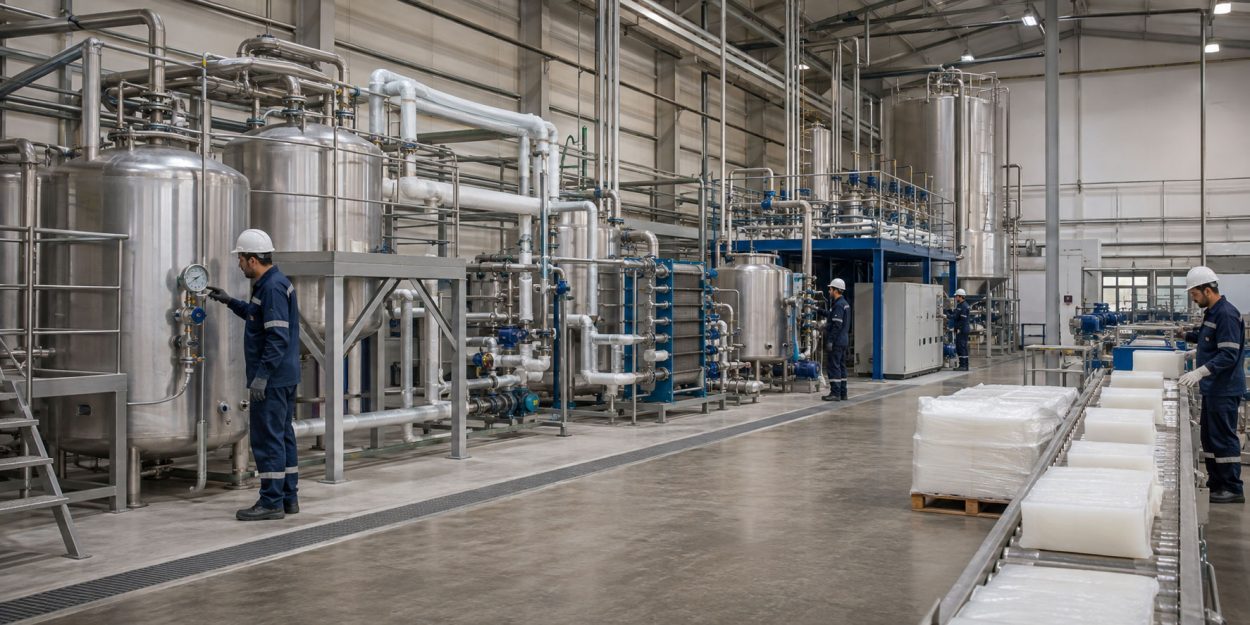

اجزای اصلی دستگاه تولید پارافین و خط فرآوری صنعتی
چیدمان دقیق تجهیزات تولید پارافین به تکنولوژی انتخابی وابسته است، اما بیشتر خطوط صنعتی را میتوان به چند بخش عملیاتی تقسیم کرد. نکته مهم این است که هر بخش باید با بخش بعدی هماهنگ طراحی شود؛ گلوگاه در سرمایش، فیلتراسیون یا انتقال میتواند ظرفیت واقعی کل خط را پایینتر از ظرفیت اسمی تجهیزات نشان دهد.
1. مخازن دریافت، ذوب و آمادهسازی خوراک
خوراک واکسی باید پیش از ورود به مراحل جداسازی، یکنواخت و در محدوده دمایی قابل کنترل نگهداری شود. مخازن مجهز به سیستم گرمایش، همزن در صورت نیاز، عایقکاری مناسب، کنترل سطح و مسیر انتقال گرمشونده، بخشی از این مرحله هستند. هدف این است که خوراک با شرایط پایدار وارد واحد بعدی شود و از ایجاد نوسان ناشی از سردشدن موضعی یا تهنشینی جلوگیری شود.
2. سیستم روغنگیری و کنترل درصد روغن
روغنگیری یا Deoiling یکی از مراحل تعیینکننده در خط تولید پارافین جامد است. در این مرحله، بخشی از روغن همراه با وکس از فاز کریستالی جدا میشود تا درصد روغن محصول به محدوده هدف برسد. بسته به فناوری، این کار میتواند با فرآیندهای مبتنی بر کنترل حرارتی، حلال یا ترکیبی از روشها انجام شود. طراحی این بخش مستقیماً به مشخصات اسلک وکس، کیفیت مورد انتظار و ظرفیت تولید وابسته است.
در خطوطی که از حلال استفاده میکنند، موضوع فقط یک مخزن اختلاط نیست؛ تجهیزات اختلاط، سرمایش، جداسازی و بازیافت حلال، کنترل بخارات و الزامات ایمنی نیز وارد طراحی میشوند. به همین دلیل مقایسه دو پیشنهاد فنی صرفاً بر مبنای «ظرفیت تن در روز» تصویر کاملی از سطح تجهیزات و هزینه واقعی پروژه نمیدهد.
3. تجهیزات سرمایش و کریستالیزاسیون
برای جداسازی موثر روغن از وکس، تشکیل کریستال باید در یک پروفایل دمایی کنترلشده انجام شود. سرعت افت دما، دمای نهایی، زمان ماند و یکنواختی انتقال حرارت میتوانند اندازه و رفتار کریستالها را تغییر دهند. در مقیاس صنعتی از مبدلها و سیستمهای سرمایشی متناسب با فرآیند استفاده میشود و انتخاب سطح تبادل حرارت باید با دبی و خواص خوراک هماهنگ باشد.
4. فیلتراسیون و جداسازی فازها
پس از کریستالیزاسیون، جداسازی فاز جامد از بخش مایع اهمیت پیدا میکند. نوع فیلتر یا سیستم جداسازی باید بر اساس ماهیت دوغاب، اندازه کریستال، ویسکوزیته، دمای عملیات و ظرفیت طراحی انتخاب شود. افت عملکرد در این بخش معمولاً به کاهش نرخ تولید، افزایش زمان سیکل یا باقیماندن روغن بیشتر در محصول منجر میشود؛ بنابراین فیلتراسیون یکی از نقاطی است که نباید در طراحی تجهیزات خط تولید پارافین دستکم گرفته شود.
5. واحد تصفیه و بهبود رنگ و بو
محصول حاصل از روغنگیری لزوماً همان گرید نهایی قابل عرضه نیست. بسته به بازار هدف، ممکن است به مراحل تکمیلی برای بهبود رنگ، بو، پایداری یا کاهش برخی ناخالصیها نیاز باشد. نوع واحد تصفیه باید بر اساس مشخصات واقعی محصول هدف تعریف شود. اضافهکردن تجهیزات تصفیه بدون مشخصات فنی روشن، هزینه سرمایهگذاری و بهرهبرداری را بالا میبرد؛ حذف آن نیز ممکن است محصول را از گرید مورد نظر خارج کند.
6. مخازن محصول، انتقال و کنترل فرآیند
در بخش انتقال، گرمنگهداشتن مسیر، انتخاب پمپ مناسب، کنترل دما و جلوگیری از نقاط سرد اهمیت زیادی دارد. همزمان ابزار دقیق برای اندازهگیری دما، فشار، سطح و در برخی نقاط دبی، به اپراتور اجازه میدهد شرایط فرآیند را پایدار نگه دارد. در یک خط صنعتی، اتوماسیون فقط برای کاهش نیروی انسانی نیست؛ ثبت داده و تکرارپذیری شرایط تولید، بخش مهمی از کنترل کیفیت محسوب میشود.
7. شکلدهی و بستهبندی محصول نهایی
پس از تایید مشخصات، پارافین میتواند متناسب با بازار هدف به شکل اسلب، قالب، گرانول یا شکلهای دیگر آماده شود. انتخاب تجهیزات بستهبندی باید با ظرفیت خط، دمای مناسب تخلیه، وزن واحد بسته و الزامات حمل هماهنگ باشد. برای آشنایی با مشخصات و معیارهای انتخاب محصول نهایی، صفحه «پارافین جامد» اطلاعات تکمیلی در اختیار شما قرار میدهد.
هر بخش خط تولید پارافین چه اثری بر کیفیت محصول دارد؟
کیفیت پارافین نتیجه عملکرد یک دستگاه خاص نیست؛ حاصل زنجیرهای از تصمیمهای فرآیندی است. اگر خوراک ناپایدار باشد، سرمایش دقیق بهتنهایی مشکل را حل نمیکند. اگر کریستال مناسب تشکیل شود اما جداسازی ضعیف باشد، درصد روغن محصول بالا میماند. اگر روغنگیری مناسب باشد ولی تصفیه یا نگهداری محصول درست انجام نشود، رنگ و ظاهر یا ثبات کیفیت آسیب میبیند.
| مرحله | تجهیز یا سیستم اصلی | هدف عملیاتی | اثر بر محصول |
| آمادهسازی خوراک | مخزن، گرمایش و انتقال | یکنواختسازی شرایط ورودی | ثبات فرآیند و کاهش نوسان |
| روغنگیری | Deoiling System | کاهش روغن همراه وکس | کنترل درصد روغن و سختی |
| سرمایش | مبدل و سیستم کریستالیزاسیون | تشکیل کنترلشده کریستال | بهبود قابلیت جداسازی |
| جداسازی | فیلتر یا جداکننده | تفکیک جامد و مایع | اثر مستقیم بر خلوص و بازده |
| تصفیه | واحد پالایش/تصفیه | اصلاح رنگ، بو یا ناخالصی | رسیدن به گرید هدف |
| کنترل کیفیت | نمونهبرداری و آزمایشگاه | تایید مشخصات هر بچ | تکرارپذیری و ثبات عرضه |
| بستهبندی | قالبگیری/پرکن/گرانول | آمادهسازی برای حمل | شکل و یکنواختی عرضه |
روش تولید چه تاثیری بر تجهیزات تولید پارافین دارد؟
یکی از دلایلی که نمیتوان برای همه پروژهها یک فهرست ثابت از ماشینآلات ارائه کرد، تفاوت روش فرآیند است. در برخی خطوط، کنترل حرارتی و جداسازی مرحلهای سهم بیشتری دارد؛ در برخی دیگر، فرآیندهای حلالی برای رسیدن به درصد روغن پایینتر یا کیفیت مشخص به کار میروند. هر انتخاب، Utilities، سطح ایمنی، سرمایهگذاری و پیچیدگی بهرهبرداری متفاوتی ایجاد میکند.
خط مبتنی بر کنترل حرارتی یا Sweating
در روشهای حرارتی، کنترل دقیق دما و نرخ گرمشدن یا سردشدن اهمیت ویژه دارد. مزیت بالقوه این رویکرد، کاهش پیچیدگی تجهیزات مرتبط با حلال است؛ با این حال ظرفیت، زمان سیکل و قابلیت دستیابی به مشخصات محصول باید بر اساس خوراک واقعی ارزیابی شود. نمیتوان صرفاً با حذف حلال نتیجه گرفت که یک خط برای هر گریدی اقتصادیتر یا مناسبتر است.
خط مبتنی بر Solvent Deoiling
در فرآیند حلالی، حلال به کنترل رفتار کریستالیزاسیون و جداسازی کمک میکند، اما در مقابل تجهیزات بیشتری برای اختلاط، سرمایش، فیلتراسیون، بازیافت حلال و کنترل ایمنی لازم است. در منابع فنی صنعت، Deoiling حلالی برای تبدیل Slack Wax به وکس با روغن کمتر به کار میرود و طراحی واحد بر اساس خواص خوراک و مشخصات محصول انجام میشود. برای یک پروژه B2B، این تفاوت باید در بررسی CAPEX، OPEX، ایمنی و قابلیت نگهداری دیده شود.
هنگام انتخاب دستگاه تولید پارافین چه مشخصاتی باید تعریف شود؟
پیش از درخواست قیمت، بهتر است یک Specification اولیه تهیه شود. این کار باعث میشود پیشنهادهای فنی قابل مقایسه باشند و از خرید تجهیزی که فقط روی کاغذ ظرفیت مناسبی دارد جلوگیری شود. حداقل دادههایی که باید مشخص شوند عبارتاند از:
- نوع خوراک و دامنه تغییرات آن؛ بهویژه درصد روغن، نقطه ذوب و ویژگیهای فیزیکی اسلک وکس.
- گرید محصول هدف و محدوده قابل قبول درصد روغن، رنگ، نقطه ذوب و سایر شاخصهای کنترل کیفیت.
- ظرفیت واقعی مورد نیاز بر حسب تولید خالص، نه صرفاً ظرفیت لحظهای یک تجهیز.
- روش فرآیندی مورد نظر و محدودیتهای سایت در زمینه حلال، انرژی، آب خنککن و بخار.
- نوع بهرهبرداری Batch یا Continuous در بخشهای مختلف و تعداد ساعات کار سالانه.
- سطح اتوماسیون، ثبت داده، آلارمها و نقاط نمونهبرداری مورد نیاز.
- فرمت محصول نهایی و الزامات بستهبندی، انبارش و حمل.
- محدودیت فضای نصب، دسترسی تعمیراتی، الزامات ایمنی و توسعه احتمالی ظرفیت در آینده.
از نگاه تولیدکننده، مهمترین نکته این است که گرید محصول قبل از خرید تجهیزات تعریف شود. عبارتهایی مانند «پارافین سفید» یا «پارافین صادراتی» برای مهندسی خط کافی نیستند. مشخصات قابل اندازهگیری باید مبنای طراحی، تست عملکرد و تحویل تجهیزات قرار گیرند.
قیمت دستگاه تولید پارافین به چه عواملی بستگی دارد؟
قیمت دستگاه تولید پارافین را نمیتوان بدون تعریف ظرفیت، خوراک، تکنولوژی و کیفیت خروجی به یک عدد معتبر تبدیل کرد. دو خط با ظرفیت ظاهراً مشابه ممکن است از نظر تعداد واحدهای عملیاتی، متریال ساخت، سطح اتوماسیون، سیستم بازیافت، تجهیزات ایمنی و کیفیت ساخت اختلاف زیادی داشته باشند. به همین دلیل استعلام حرفهای باید بر پایه محدوده تامین و Specification مشترک انجام شود.
- ظرفیت اسمی و ظرفیت خالص قابل تضمین خط تولید پارافین.
- نوع و نوسان خوراک و میزان پیشتصفیه مورد نیاز.
- روش روغنگیری و نیاز یا عدم نیاز به مدار حلال و Solvent Recovery.
- تعداد مراحل سرمایش، فیلتراسیون و تصفیه.
- متریال تجهیزات، سطح عایقکاری و کیفیت ساخت مخازن و خطوط انتقال.
- سطح Instrumentation، PLC/DCS، ثبت داده و کنترل خودکار.
- Utilities مورد نیاز و تجهیزات جانبی مانند سیستم گرمایش، سرمایش، خلأ یا هوای ابزار دقیق.
- هزینه نصب، راهاندازی، آموزش، قطعات یدکی و تضمین عملکرد.
در ارزیابی اقتصادی فقط CAPEX را نبینید. مصرف انرژی، حلال احتمالی، زمان توقف برای شستوشو و تعمیر، عمر فیلترها، راندمان بازیافت و میزان Off-Spec نیز بر OPEX اثر دارند. خط ارزانتر در خرید ممکن است در دوره بهرهبرداری هزینه بیشتری ایجاد کند.
اشتباهات رایج در طراحی و خرید تجهیزات خط تولید پارافین
بخش مهمی از مشکلات بهرهبرداری نه از خرابی دستگاه، بلکه از تعریف ناقص پروژه شروع میشود. تجربه تولید نشان میدهد چند خطا بیشتر از بقیه تکرار میشوند:
- انتخاب تجهیزات فقط بر اساس ظرفیت اسمی، بدون بررسی خوراک و گلوگاه فرآیند.
- فرض ثابتبودن اسلک وکس و نادیدهگرفتن تغییرات درصد روغن یا رفتار حرارتی خوراک.
- تمرکز بر سفیدی ظاهری محصول بدون تعریف درصد روغن، نقطه ذوب و شاخصهای قابل اندازهگیری.
- کوچکگرفتن ظرفیت سرمایش یا فیلتراسیون نسبت به ظرفیت مخازن و بخشهای دیگر.
- حذف نقاط نمونهبرداری و ابزار دقیق برای کاهش هزینه اولیه.
- ندیدن الزامات تمیزکاری، تعمیرات، دسترسی اپراتور و توقفهای برنامهریزیشده.
- خرید خط بدون تعریف آزمون عملکرد و معیار پذیرش محصول در زمان Commissioning.
برای کاهش این ریسکها، بهتر است طراحی از محصول هدف به سمت تجهیزات انجام شود: ابتدا مشخصات پارافین، سپس خوراک و فرآیند و در نهایت ماشینآلات. این ترتیب در عمل امکان مقایسه پیشنهادها و کنترل عملکرد خط را بسیار بیشتر میکند.
تجربه تولید آرش مهیا درباره انتخاب تجهیزات و کنترل فرآیند
در تولید صنعتی وکس، یک اصل همیشه خود را نشان میدهد: کیفیت پایدار با یک تجهیز منفرد ساخته نمیشود. ثبات خوراک، کنترل دما، زمانبندی عملیات، عملکرد جداسازی، کیفیت تصفیه و آزمون محصول باید در یک سیستم منسجم قرار بگیرند. به همین دلیل ما در آرش مهیا، هنگام تحلیل یک خط یا مشکل فرآیندی، فقط به نام دستگاه نگاه نمیکنیم؛ ارتباط بین مراحل و دادههای کنترل کیفیت را بررسی میکنیم.
اگر هدف، تولید چند گرید متفاوت باشد، انعطافپذیری خط نیز اهمیت پیدا میکند. تجهیزات باید اجازه دهند پارامترهای کلیدی در محدوده ایمن و قابل تکرار تغییر کنند و محصول هر بچ با نمونهبرداری و آزمون تایید شود. در چنین شرایطی، ثبت دادههای تولید به اندازه ظرفیت مکانیکی تجهیزات ارزش دارد، چون امکان ریشهیابی نوسان کیفیت را فراهم میکند.
در نهایت، انتخاب درست تجهیزات تولید پارافین یعنی ایجاد تعادل میان کیفیت هدف، ظرفیت، قابلیت بهرهبرداری، هزینه انرژی، ایمنی و امکان نگهداری. اگر یکی از این متغیرها از ابتدا نادیده گرفته شود، اصلاح آن پس از نصب معمولاً پرهزینهتر است.
جمعبندی؛ در انتخاب خط تولید پارافین، فرآیند مهمتر از نام دستگاه است
دستگاه تولید پارافین را باید بهعنوان یک سیستم فرآیندی دید که از آمادهسازی خوراک تا روغنگیری، سرمایش، جداسازی، تصفیه، کنترل کیفیت و بستهبندی ادامه دارد. نوع و تعداد تجهیزات زمانی معنا پیدا میکند که خوراک و مشخصات محصول نهایی از قبل تعریف شده باشند. بنابراین برای مقایسه خطوط، ظرفیت اسمی بهتنهایی معیار مناسبی نیست؛ راندمان، کیفیت قابل تضمین، مصرف Utilities، ایمنی، قابلیت نگهداری و هزینه بهرهبرداری نیز باید همزمان بررسی شوند.
اگر در حال تدوین مشخصات فنی یک پروژه هستید، پیشنهاد میکنیم ابتدا نمونه خوراک، گرید هدف و ظرفیت خالص را مشخص کنید و سپس از تامینکننده تجهیزات، Process Flow، محدوده تامین، مصرف انرژی و معیارهای Performance Test را بخواهید. این مسیر احتمال انتخاب اشتباه را کمتر میکند و تصویر واقعیتری از سرمایهگذاری ایجاد خواهد کرد.
سوالات متداول درباره دستگاه تولید پارافین
آیا برای تولید پارافین فقط یک دستگاه لازم است؟
خیر. در مقیاس صنعتی معمولاً مجموعهای از مخازن، تجهیزات گرمایش و سرمایش، سیستم روغنگیری، واحد جداسازی، تصفیه، ابزار دقیق و بستهبندی مورد نیاز است. تعداد و نوع تجهیزات به خوراک و گرید محصول بستگی دارد.
ماده اولیه خط تولید پارافین جامد چیست؟
در یکی از مسیرهای متداول تولید وکس نفتی، اسلک وکس بهعنوان خوراک میانی وارد فرآیند روغنگیری و تصفیه میشود. مشخصات خوراک، بهخصوص درصد روغن و رفتار حرارتی، روی طراحی و عملکرد خط اثر دارد.
آیا تجهیزات پارافین جامد و پارافین مایع یکسان هستند؟
خیر. ماهیت محصول، خوراک و عملیات مورد نیاز متفاوت است. این مقاله مشخصاً بر تجهیزات تولید و فرآوری پارافین جامد نفتی تمرکز دارد و نباید آن را نقشه تجهیزات پارافین مایع دانست.
ظرفیت خط تولید پارافین چگونه تعیین میشود؟
ظرفیت باید بر اساس تولید خالص مورد نیاز، ساعات کار، زمان سیکل، راندمان جداسازی، توقفهای شستوشو و تعمیر و ظرفیت گلوگاههای خط تعیین شود. ظرفیت مخزن یا یک تجهیز بهتنهایی ظرفیت واقعی خط نیست.
آیا یک خط میتواند چند گرید پارافین تولید کند؟
در برخی طراحیها بله، اما به شرطی که دامنه خوراک، انعطاف فرآیند، کنترل دما، جداسازی و تصفیه برای گریدهای هدف پیشبینی شده باشد. تغییر گرید بدون کنترل پارامترها میتواند تکرارپذیری کیفیت را کاهش دهد.
برای استعلام قیمت خط چه اطلاعاتی باید ارسال شود؟
حداقل نوع و آنالیز خوراک، ظرفیت خالص، درصد روغن و نقطه ذوب محصول هدف، روش فرآیند مورد نظر، سطح اتوماسیون، شکل بستهبندی، Utilities موجود و محدوده تامین باید مشخص باشد تا پیشنهادهای فنی و مالی قابل مقایسه شوند.
